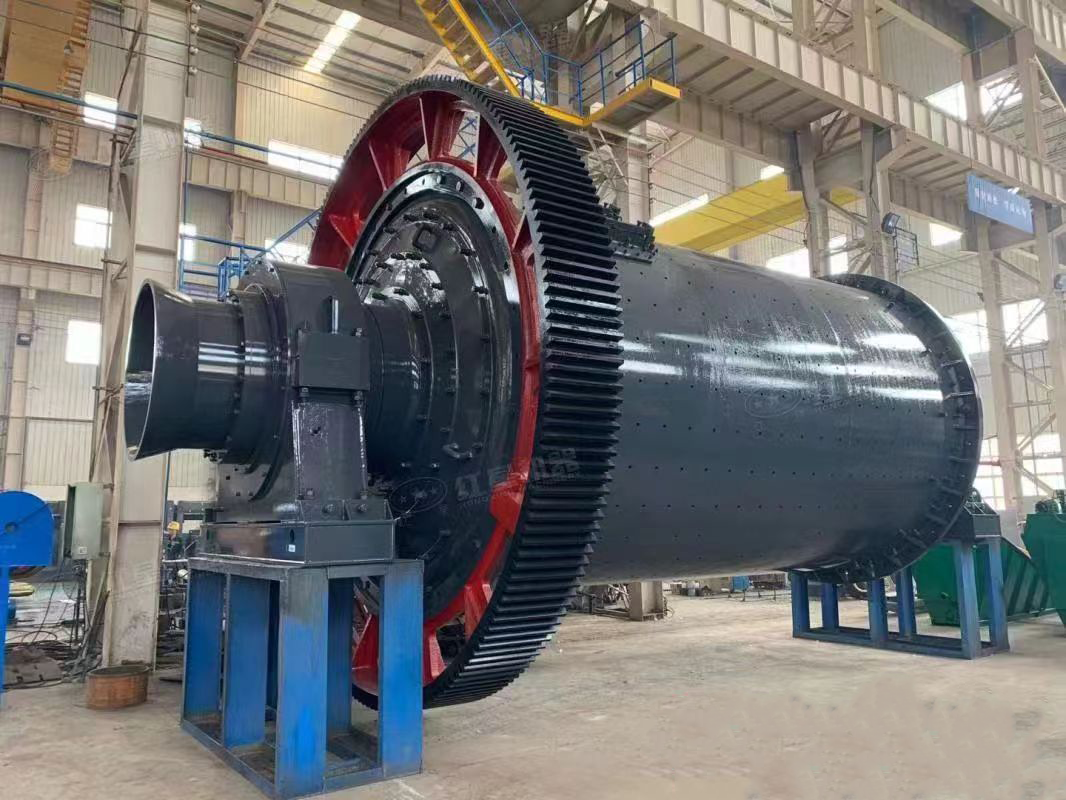

球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

球(棒)磨機機械部分結構特點:
1、筒體由厚鋼板卷曲焊接而成，材質為Q235A，兩端焊有法蘭，材質為鑄鋼ZG230-450，采用L型結構，使焊縫避開應力高峰區。筒體本在大型焊接操作機上進行自動焊接，焊縫超聲波探傷，焊后整體退火處理，消除焊接應力。筒體采用月大型機床一次裝卡加工，
2、兩側的端蓋材質為ZG270-500。進出料斗、端蓋等動靜結合部設有密封，不漏油、不漏漿。
3、主軸承采用高低壓滑動軸承(或稱動靜壓軸承)，除自帶油環潤滑骨外，又采用潤滑。采用雙重潤滑，確保磨機啟動和停車時，正常潤滑，中空軸軸頸和軸瓦間都保持0.1-
0.2mm 油膜，使傳動部件運轉平穩，軸承工作正常。已普遍應用于球磨機、管磨機、煤磨機上，有成熟的經驗。
4、兩個軸承、一側固定，一側游動，軸瓦和瓦座的支承面采用新結構，軸瓦腰鼓面，瓦座圓柱面，工作時呈窄帶狀接觸面，加工簡便、(傳統球面結構制造復雜、一旦缺油調心性能差)。因此，筒體由于溫度、載荷變化、安裝誤差等引起的變形(伸縮和變曲)，軸承能自動調整，工作正常。
